STL fajl se dobija najčešće:
1. 3D skeniranjem predmeta,
2. izvozom iz CAM softvera međuoperacijske geometrije,
3. na sajtovima 3D fanova i zajednica kako bi odmah po preuzimanju fajla bili odmah spremni za 3D štampu
Imam STL fajl i CATIA konfiguraciju - šta sad?
Ako nema izmena onda ide 3D štampa direktno iz CATIA 3D printing preparation aplikacije
Ako ima izmena na geometriji onda Digitized Shape Preparation pa Digitized Shape to Surface aplikacija
Ako želim direktne dorade solid geometrije onda Natural shape aplikacija
Imam STL fajl sa dominantno freeform geometrijom i CATIA konfiguraciju - šta sad?
Prvi korak je analiza geometrije sa Mesh Shape Snalysis funkcijom
Korisnik ima kompletnu kontrolu nad preciznošću i kvalitetom tako da može da segmentira geometriju prema tipu (freeform, connection...) i osigura kontinuitet gde je potrebno.
Drugi korak prepoznavanje karakteristika površine sa Power Fit funkcijom
Standardne funkcije za izgradnju površina su dotupne takođe
Treći korak je Split i Trim viškova generisanih automatskim algoritmom
Kompletna mogućnost organizovanja stabla fičera
Četvrti korak je zaobljavanje ivica sa Fillet funkcijom
Filet kao fičer omogućava korisniku lake izmene radijusa po potrebi (standardna GSD funkcija)

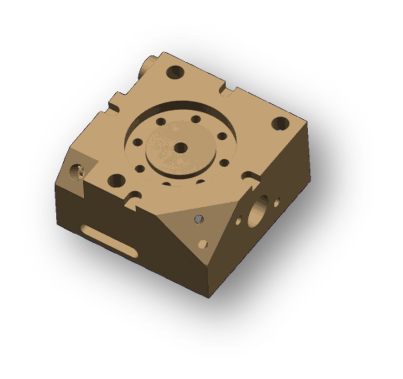

Imam STL fajl sa dominantno prizmatičnom geometrijom i CATIA konfiguraciju - šta sad?
Prvi korak je kreiranje prizme koja obuhvata kompletnu geometriju sa Pad funkcijom
Algoritmu je potrebna zapremina od koje će da oduzme površine koje prepoznamo na STL delu.
Drugi korak prepoznavanje karakteristika geometrije sa 3D Primitive Recognition funkcijom
Standardne funkcije za izgradnju modela su takođe dostupne i svaki fičer ima svoje editabilne parametre (kao kada bi modelirali deo iz početka)
Treći korak je Split od inicijalno generisne prizme
Dobijamo full 3D model
Kompletan proces reverznog inženjeringa kroz CATIA
U ovih 18min je pokriven kompletan proces dobijanja egzaktnig podataka od tesalated podataka (3D skeniranog oblaka tačaka)
Priprema za formiranje parametarskih površina
Opcija Curve Network Preparation omogućava brzo i lako rekonstruisanje veoma preciznog žičanog 3D modela iz 3D skeniranih podataka.

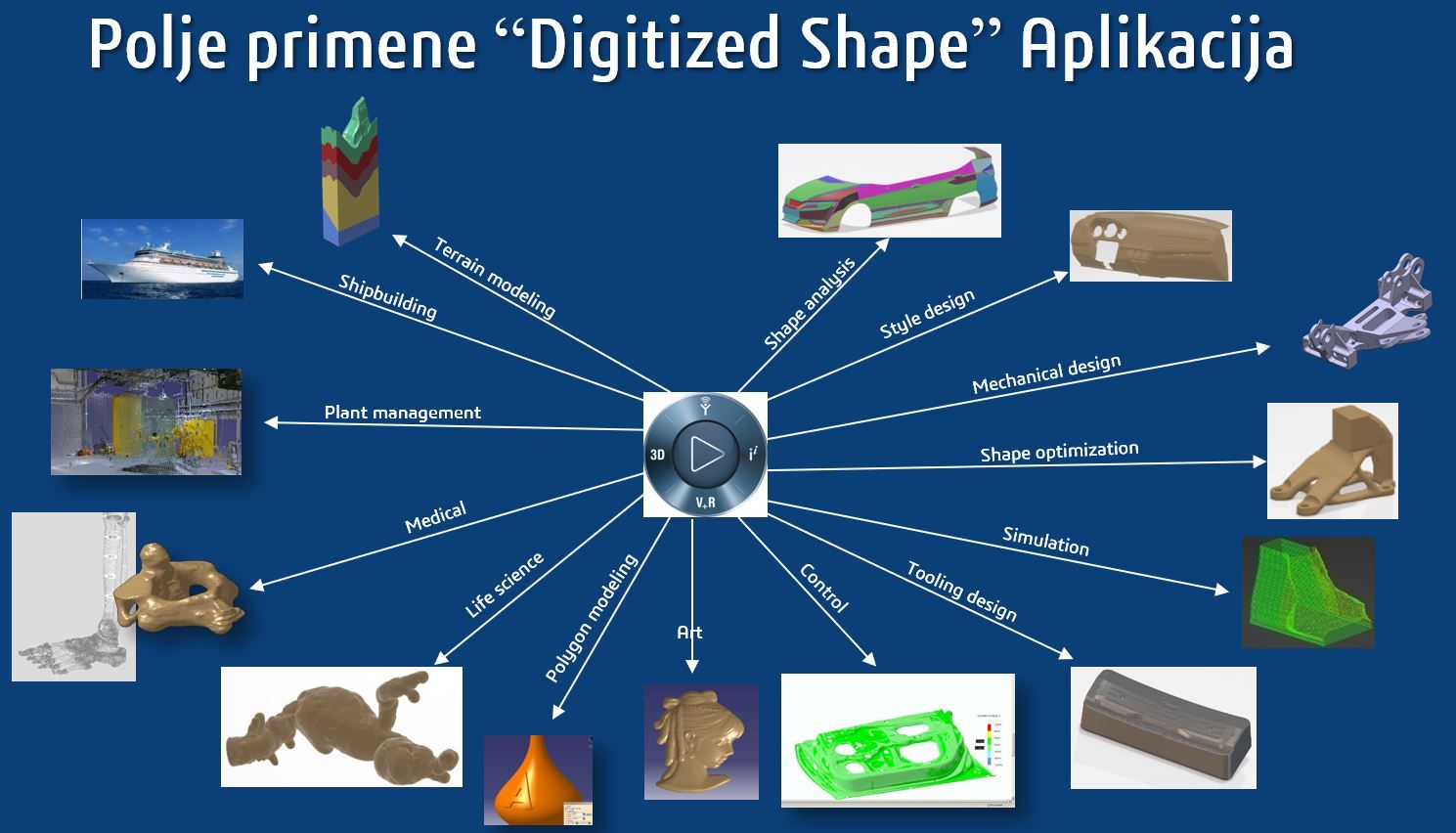

Digitized Shape to Surface aplikacija
U okviru Reverse Engineering CATIA role postoji Digitized Shape to Surface aplikacija u kojoj su sve funkcije za rad sa oblakom tačaka i skeniranim podacima kao što je "healing, tesselation, smoothing, surface network" - sve kako bi dobili najprecizniju i najčistiju površinu za dalji rad i modeliranje.
Reverse Engineering Part 1
Alati za rad sa Mesh geometrijom i izdvajanje potrebnih karakteristika za izmene
Reverse Engineering Part 2
Nakon izdvojenih karakteristika za izmene prerada u Parametarsku površinu (surface)
Reverse Engineering Webinar (40min)
Pogledajte webinar u okviru kojeg su predstavljane mogućnosti CATIA Reverse Engineering aplikacija od strane eksperata iz Dassault systemes
Predstavljen je rad sa oblacima tačaka sa više milijardi tačaka
Ove aplikacije su osnova za formiranje digitalnog blizanca vaših postrojenja i proizvoda
CATIA 3DExperience Reverse Engineering
