CAD/CAM rešenje za četvoroosno i petoosno lasersko sečenje i ukrajanje (nesting) cevi i profila svih vrsta.
Kompletno rešenje za cevi i profile integrisano sa SolidWorks softverom
SigmaTUBE SW je moćan softver koji može da razloži kompletan sklop cevi na sastavne delove, da ih rasporedi u nesting za sečenje i obradu tako da dobije minimalna ciklusna vremena za proizvodnju svakog dela uz minimalnu potrošnju materijala, i to sve u nekoliko sekundi!
SigmaTUBE softver podržava sečenje laserom i plazmom za cevi i profile bilo kog oblika.
Preuzmite brošuru (eng. jezik)
SigmaTUBE uzima vaš sklop, bira "svoje" delove i složi ih u nesting za proizvodnju u roku od nekoliko sekundi
SigmaTUBE SW automatski pregleda kompletan sklop da prepozna delove koji odgovaraju cevima i profilima kako bi ih preuzeo za programiranje.
Delovi se zatim automatski grupišu prema zajedničkom profilu i materijalu.
Tako vam omogućava da odmah dobijete tehnološku sastavnicu i samim tim preciznu cenu proizvodnje. Ovde možete integrisati SigmaQUOTE modul kako biste istovremeno dobili rešenje za davanje preciznih porudžbina i terminiranje radnih naloga.
- Flexibilno kreiranje delova direktno u SigmaTUBE SolidWorks 3D CAD interfejsu
- Jednostavno definisanje putanja alata uz moćni softverski algoritam
- Kompletno 3D okruženju za jednostavno razumevanje konteksta celog posla za sve inženjere i operatere na mašinama
- Jednostavno generisanje izveštaja i upravljanje svim podacima i fajlovima.
SigmaTUBE for SolidWorks - Quality Rule Improvements
Sigma Tube Feedback - projava proizvodnje iz pogona
Svi poslovi koje planiramo kroz Sigma Tube aplikaciju, prosleđuju se kroz Shop Floor aplikaciju operaterima u pogonu, gde im se u potpunosti olakšava posao, skraćuje vreme pripreme i sečenja uz uštedu materijala.
Flexible Part Creation
Imports all major native CAD files for parts and assembly processing
A parametric shape library helps designers create tube and pipe parts instantly
Advanced profile and feature recognition gives users more flexibility to design parts in a wide variety of formats and methods
Potpuno optimizovane putanje alata
Automatska i ručna kontrola putanje kretanja alata tokom obrade za maksimalnu efikasnost u svakoj sekundi obrade.
Direktno dodavanje putanja alata kod obradu za pripremu za zavarivanje bez potrebe da se vraćate u sam 3D model, prepravljate ga i ponovo vraćate u SigmaTUBE.
Jednostavno dodavanje putanja alata za mašine koje nemaju difoltno koso sečenje (bevel) bez potrebe za prethodnim remodelovanjem delova.
Nesting za sečenje po zajedničkoj putanji dva susedna dela (kompletno ili delimično) smanjuje broj operacija kompletne mašine i naravno smanjuje potrošnju materijala.
Kompletno savremeno 3D okruženje

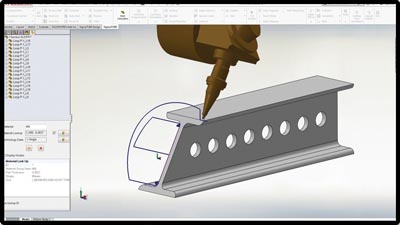

Rad u 3D softveru omogućava svim korisnicima da vizuelizuju kretanje glave mašine kako kroz sam obradak/materijal tako i sva kretanja koja se tiču pozicioniranja glave i alata za izvršavanje sledeće operacije.
Korisnici sve vreme imaju potpunu kontrolu da edituju kod i provere eventualne kolizije ili odrede drugo preferirano pozicioniranje za svaku operaciju.
Korisnici zadržavaju fleksibilnost da edituju i programiraju samostalno obradu svakog pojedinačnog dela, sklopa ili samo jednog kretanja alata već na nivou nestinga.

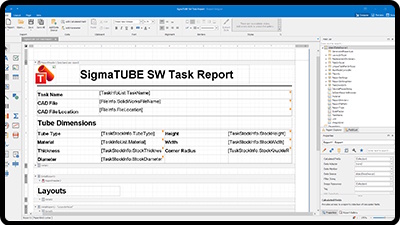

Lako do prilagođenih izveštaja i upravljanja svim podacima
SigmaTUBE uključuje i jednostavno kreiranje svih izveštaja prema vašim potrebama sa kontekstualnim prikazom slika delova i šema sečenja i obrade, kao i sa drugim specifičnim detaljima tehnologije za svaki radni nalog.
Kontrola zaliha omogućava vam precizno praćenje svog raspoloživog materijala i ostataka za sve geometrije standardnih cevi i profila.
SigmaTUBE - nesting sa laserskim i plazma sečenjem cevi i profila
