Markfoged industrijska serija 3D štampača

3D štampa plastike i kompozita

Jedna mašina za proizvodnju serija manjih komada ili većih proizvoda, za štampu u plastici ili u kompozitima jačim od aluminijuma.

Odoo CMS - a big picture

Veće dimenzije - više preciznosti!

Odoo - Sample 1 for three columns

2,5 puta veća zapremina

Markforged industrijska serija izdvaja se u odnosu na desktop seriju sličnog izgleda i funkcionalnosti i prema većoj radnoj zapremini za proizvodnju komada većeg gabarita, ili više komada odjednom.

Odoo - Sample 2 for three columns

Laserska kontrola kvaliteta

Glavna prednost industrijske serije jeste i integrisan sistem laserske kontrole kvaliteta, to jest pozicioniranja komada i praćenja dimenzija tokom celog procesa štampe.

Odoo - Sample 3 for three columns

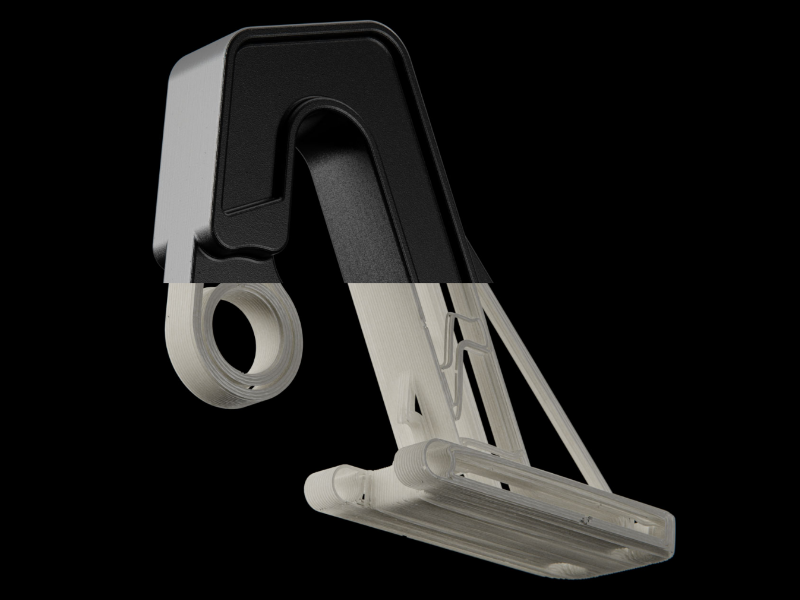

Kompoziti jači od aluminijuma

Direktna štampa kompozitnih materijala, sa dva osnovna filamenta (Onyx i Nylon), i sa kontinuiranim vlaknima u 4 varijante: Fiberglass, Fiberglass HTST, Kevlar i Carbon).

Odoo text and image block

Markforged X serija

Industrijska štampa kompozita

Markforged industrijska serija namenjena je proizvodnju komada od plastike i kompozita u većim gabaritima i u većim serijama.

Markforged industrijska serija nosi zajedničku oznaku X i čine je tri, naoko istovetna tipa uređaja - X3, X5, X7 (na slici pored/iznad), gde je X7 najmoćniji sa mogućnošću štampe svih raspoloživih tipova materijala i kompozita.

Specifikacije

  • Radna zapremina: 330 x 270 x 200 mm

  • Dimenzije štampača: 584 x 483 x 914 mm

  • Max. potrošnja energije: 150 W

Mehaničke karakteristike kompozita:

  • Ultimate Tensile Strength:
    590 MPa (19.0x ABS, 16.4x Onyx)  (19 puta jače od ABS-a, 16,4 puta jače od osnovnog materijala bez kompozita - Onyx)

  • Max Flexural Stiffness:
    22 GPa (10,7 puta jače od ABS-a, 7,6 puta jače od osnovnog materijala bez kompozita - Onyx)

Tehnologija

Debljina sloja (Z osa) 50-200 mikrona:

  • Onyx: 50, 100, 200 mikrona

  • Kevlar i Fiberglass: 100 mikrona

  • Carbon Fiber: 125 mikrona

Radna ploča: "3 Point" koncept

Tehnologija štampe:

  • FDM/FFF (Fused Filament Fabrication)

  • CFF (Continuous Filament Fabrication) za kompozite sa dodatkom bilo kojih kontinuiranih vlakana iz Markforged palete kompozitnih materijala.

Materijali

Materijali za štampu*:

Materijal za kompozite:

*Tip dostupnih materijala varira po modelima, svi navedeni dostupni su za X7
**Poliamid - opciono, uz korišćenje dodatne zamenske glave ekstrudera.

Dostpuno samo za industrijsku seriju - Onyx FR

vatrootporan materijal za 3D štampu

Odoo CMS - a big picture
Odoo image and text block

Laserska kontrola kvaliteta štampe

Markforged industrijska X serija poseduje integrisani laserski mikrometar koji automatski skenira radnu povšinu sa preciznošću od 1um kako bi napravio konturnu mapu površine.

Kalibracijom mera prema očitavanjima sa ekstrudera podešava se visina ekstrudera i vrši se aktivno topografsko podešavanje za vrhunski kvalitet štampe.

  • Preciznost merenja: 1um

  • Rezolucija skeniranja: 50um




3D štampa na terenu

X7 Field Edition je varijanta najmoćnijeg štampača u industrijskoj seriji koja je redizajnirana i upakovana tako da se može transportovati i brzo aktivirati za štampu na terenu na udaljenim lokacijama.

Postavka štampe vrši se za par minuta, a ceo komplet sadrži materijale, rezervne delove i alate potrebne u bilo kojoj situaciji.

Namena ovog koncepta jeste da se otkloni gubitak vremena u transportu delova, naročito u situacijama kada u par dana ili nedelja treba uraditi neku seriju za određenu lokaciju, ili je prvo potrebno potvrditi da je sam deo odgovarajuć pre nastavka štampe serije.

Preporučeno za sektore održavanja sistema, velikih mašina i industrijskih postrojenja koji su po pravilu teže dostupni i udaljeni od projektnog biroa, alatnica i radionica.




Markforged EIGER softver

"Mozak" Markforged 3D štampe kompozita je specijalizovan softver koji koristi parametre hardvera i materijala testiranih u intezivnom korišćenju u praksi da za svaki komad odredi optimalne parametre 3D štampe.

Korisnik zadržava slobodu manipulisanja orijentacijom komada, izbor unutrašnje ispune, slojeve u kojima želi da armira komad, itd.

Softver dolazi besplatno uz mašinu, sa instalacijom na računaru i korišćenje "cloud" resursa na Markforged serverima za računarske operacije, uz mogućnost nabavke kompletnog softvera za instalaciju u vašoj firmi.

Markforged industrijska serija 3D štampača

Markforged X3

3D štampa plastike

X3

osnovni model
  • Pristupačan 3D štampač za industrijsku proizvodnju.

  • Osnovni filament:
    Onyx


  • Kompozitna vlakna: nema

  • *Može se nadograditi na X5 za mogućnost štampe kompozita sa Fibeglass-om

proizvodnja serija i kontrola kvaliteta

Markforged X3

Markforged X5

3D štampa plastike i kompozita

X5

štampa Fiberglass kompozita

  • Industrijski štampač kompozita, veće zapremine, brzine i preciznosti.


  • Osnovni filament:
    Onyx


  • Kompozitna vlakna: samo Fiberglass

  • *Može se nadograditi na X7 za rad sa svim tipovima kompozitnih vlakana

Dodatna fleksibilnost u radu sa mogućnošću štampe kompozita

Markforged X5

Markforged X7

3D štampa plastike i kompozita

X7

8 vrsta kompozita

  • Najmoćnija Markforged mašina za štampu svih kombinacija dva osnovna materijala i četiri vrste kompozitnih vlakana.

  • Osnovni filamenti:
    Onyx
    Onyx FR (Fire Retardant)
    Poliamid


  • Kompozitna vlakna:
    1. Fiberglass
    2. Fiberglass HTST (za visoke temperature)
    3. Kevlar
    4. Carbon

Štampa kompozita jačih od aluminijuma

Markforged X7
