SolidCAM 2.5D Mill

2.5D Milling - dvoipoosno glodanje

Osnovni modul na koji se nadovezuju svi ostali glodački moduli

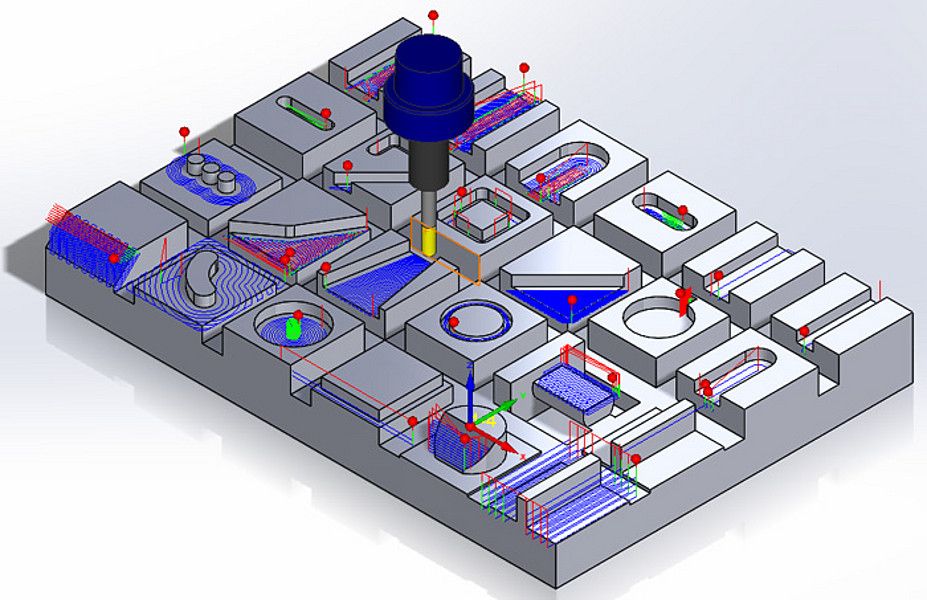

Prema statistikama, preko 75% svih delova u mašinogradnji koji se obrađuju glodanjem se mogu svrstati u prizmatične delove i 2.5 osna obrada je najčešće sve što vam je potrebno za definisanje tehnologije obrade za ovu klasu delova. Ovakva obrada se karakteriše simultanim dvoosnim kretanjem u ravni (XY ravan), dok je kretanje po trećoj osi (Z osa) poziciono. Podržava profilno glodanje, izradu džepova i žljebova, pravilnih konusnih površina ili površina pod nagibom, kao i bušenje. Dodatna opcija u okviru ovog modula je automatsko prepoznavanje džepova i otvora sa definisanjem tehnologije za pomenute tehnološke forme. To znači da SolidCAM može da uskladišti znanje po kome će kad prepozna otvor prečnika 30mm, automatski definisati poziciju i dubinu obrade za zabušivač, burgiju manjeg prečnika, burgiju većeh prečnika i razvrtač, ukoliko je otvor tolerisan. Ako na, recimo, ploči koju obrađujemo imamo preko 100 otvora različitih prečnika i dubina, SolidCAM će definisati kompletnu tehnologiju obrade za manje od 5 minuta

Odoo - Sample 1 for three columns

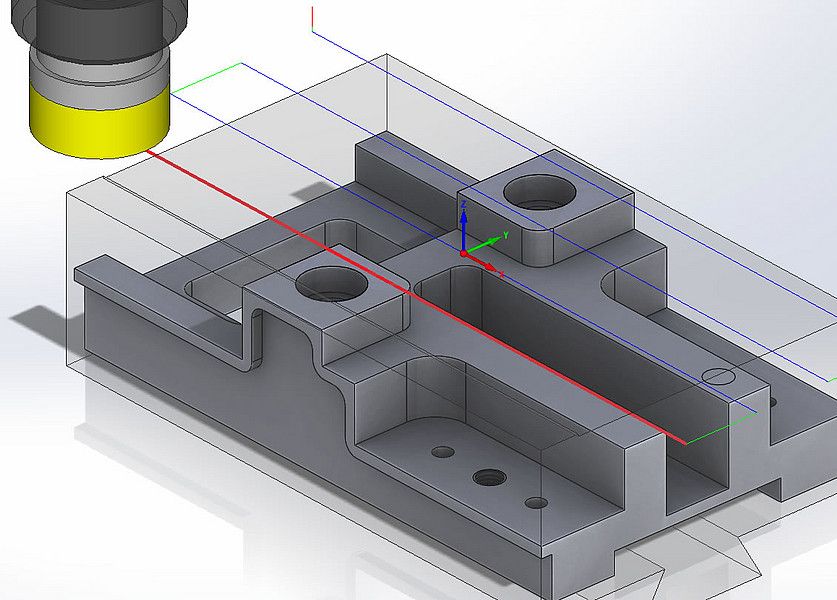

 Čeona obrada (Face Milling)

Odoo - Sample 2 for three columns

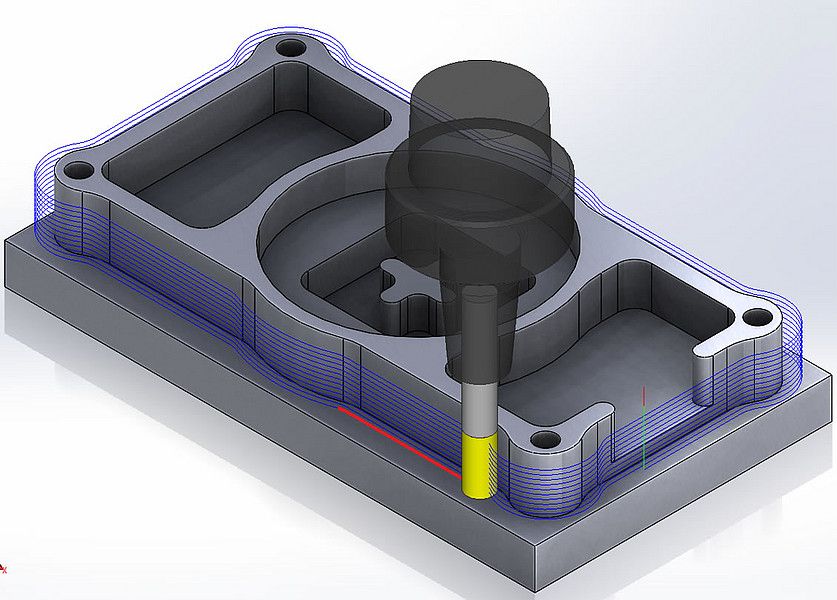

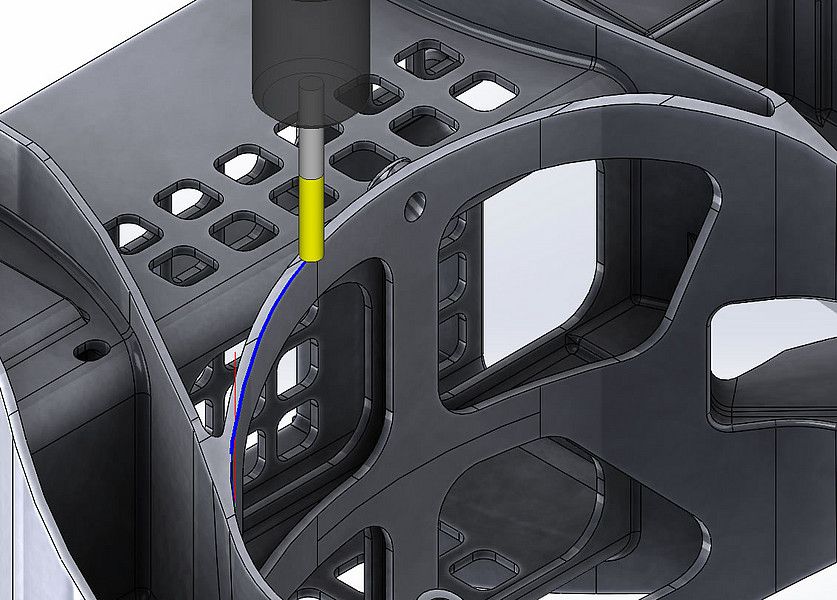

 Profilna obrada (Profile Milling)



Odoo - Sample 3 for three columns

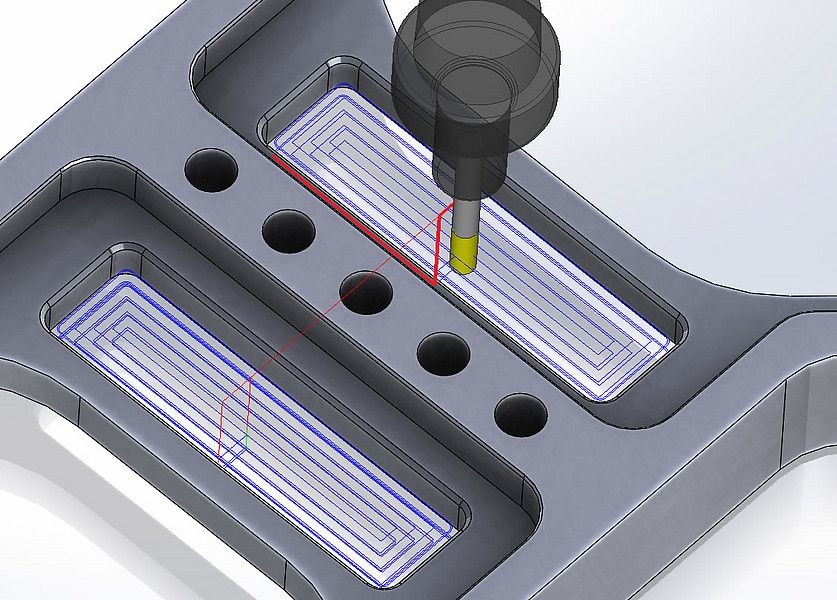

 Obrada džepova (Pocket Milling)


Odoo - Sample 1 for three columns

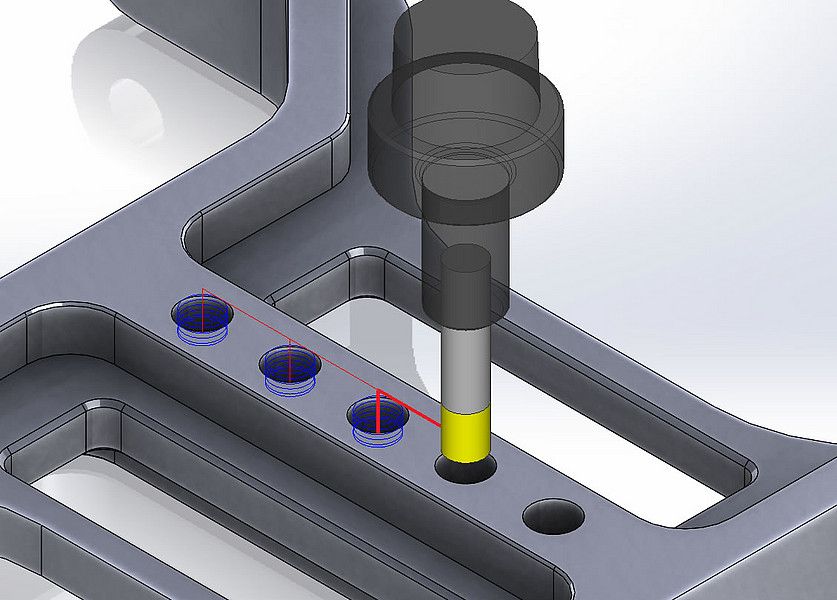

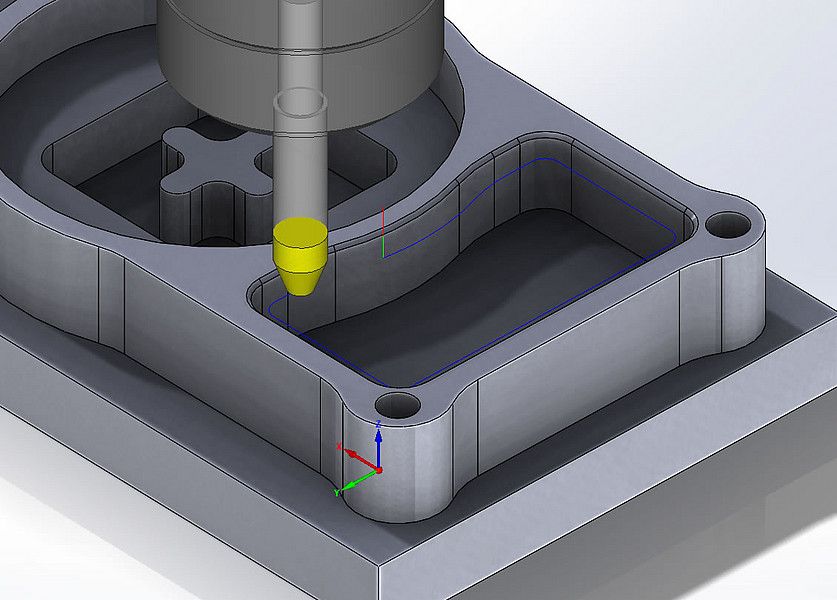

 Obaranje ivica (Chamfer)



Odoo - Sample 2 for three columns

Bušenje i urezivanje navoja (Drilling)



Odoo - Sample 3 for three columns

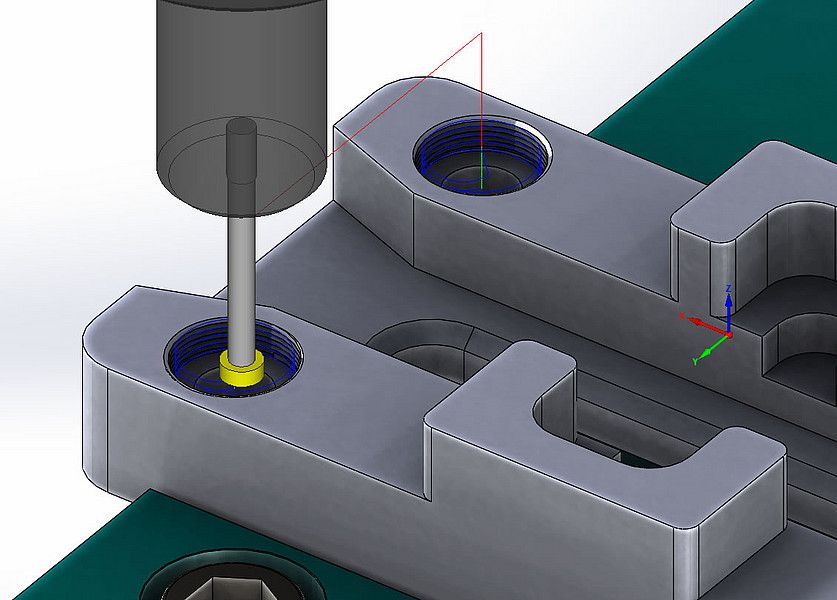

 Glodanje navoja (Thread Milling)


Odoo - Sample 1 for three columns

Obrada T glodalima (T-Slot Machining)



Odoo - Sample 2 for three columns

 Konturna 3D obrada (3D Contour)



Odoo - Sample 3 for three columns

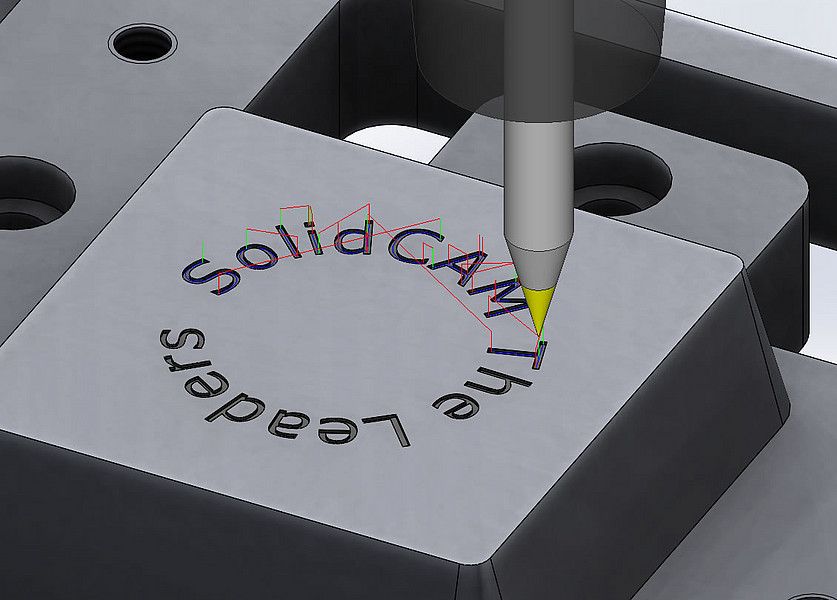

 Graviranje (Engraving)



Odoo - Sample 1 for three columns

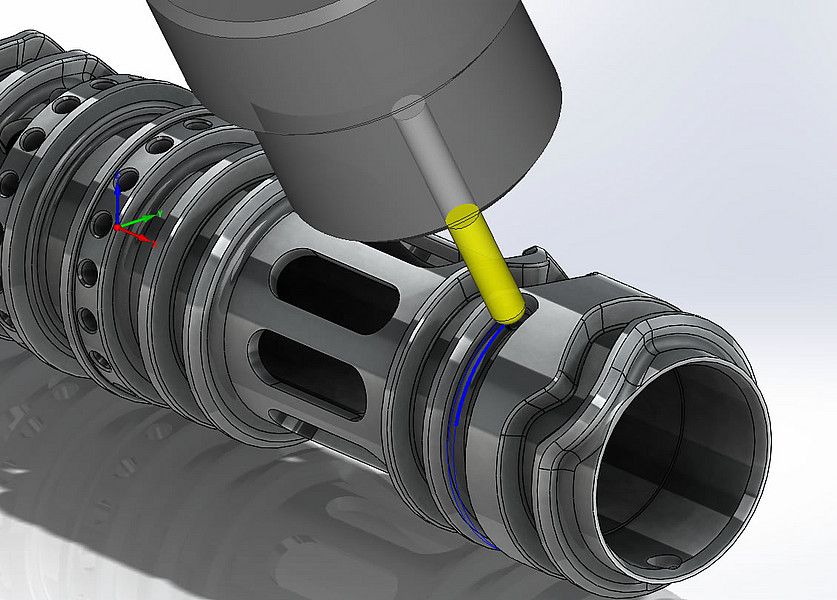

Radijalno glodanje (C-Axis Wrap)



Odoo - Sample 2 for three columns

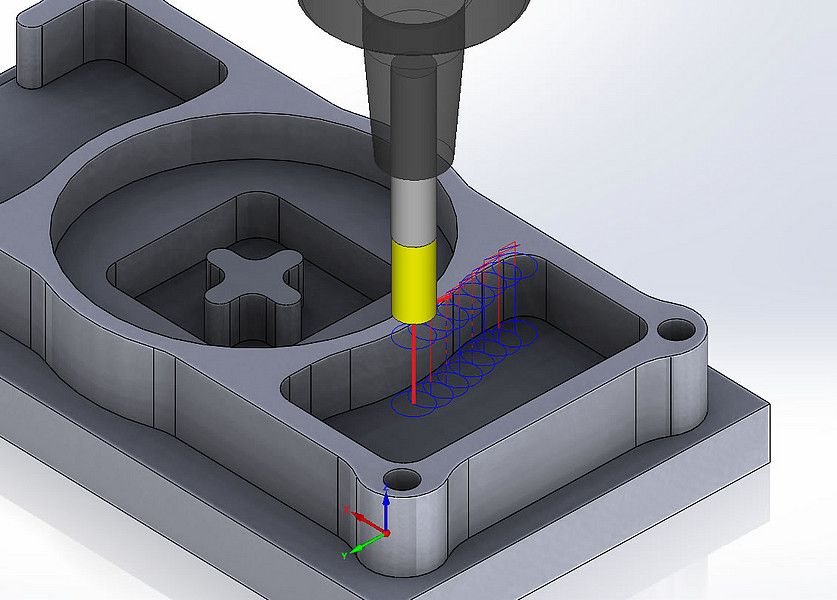

REST Material Machining



Odoo - Sample 2 for three columns

Obrada standardnih formi (Cycle Toolbox)
