RealTime Monitoring
Modul u DELMIAWorks softveru i sistem za on‑line praćenje rada mašina koji automatski prikuplja cikluse, vremena ciklusa, zastoje i škart direktno sa radnih centara, bez ručnog unosa operatera. Na osnovu tih podataka sistem u realnom vremenu puni proizvodne izveštaje, ažurira sate proizvodnje i status svake mašine, što proizvodnim kompanijama omogućava brže reakcije na probleme u pogonu i tačnije planiranje.
Detaljniji opis RealTime monitoringa

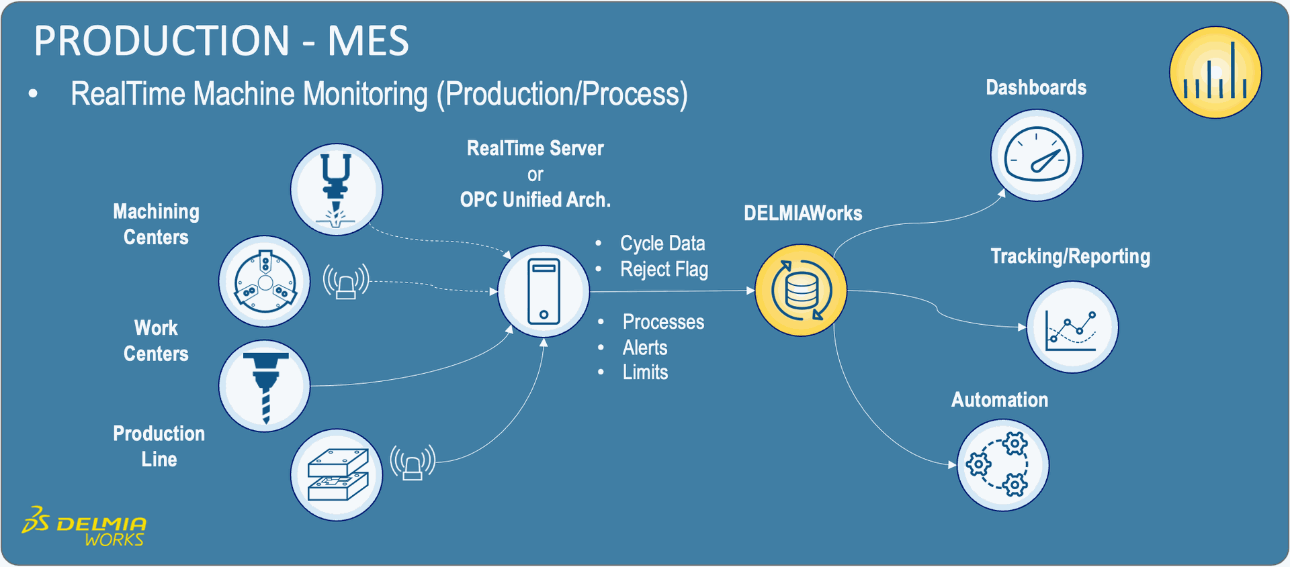

RealTime je zasnovan na kombinaciji hardvera na mašinama i servisne aplikacije RTServer koja obrađuje signale i upisuje ih u Oracle bazu podataka EnterpriseIQ/DELMIAWorks sistema. Sistem može da čita podatke sa vašeg PLC-a (OPC UA / OPC DA), ili ako je PLC zatvoren ili ga nema, na svaku mašinu se postavlja Machine Interface Unit (MIU) koji registruje cikluse i, po potrebi, signal za škart, dok Machine Monitoring Unit (MMU) prikuplja signale sa više MIU jedinica i prosleđuje ih RTServer‑u. Sistem može da radi u žičnoj varijanti (RS485 komunikacija između MMU i računara) ili u bežičnoj varijanti zasnovanoj na 2,4 GHz mesh mreži, gde se MIU jedinice međusobno rutiraju do centralnog MMU Gateway‑a povezanog na LAN.
Svaki registrirovani ciklus u RealTime‑u predstavlja određeni broj gotovih komada, u zavisnosti od broja kaviteta ili multiplikatora definisanog na BOM‑u (proizvodna sastavnica ili tehnološka ruta), tako da se broj dobrih komada automatski preračunava iz broja ciklusa. Dodatni ulaz na MIU omogućava registraciju škarta po ciklusu, pri čemu RealTime odbija škartirane komade od ukupne proizvodnje i vodi zasebnu evidenciju za kasnije analize i razloge škarta. Pošto je sistem baziran na smenskom radu fabrika, RTServer automatski kreira smenske proizvodne izveštaje na osnovu prikupljenih ciklusa, dobrih delova, škarta i efektivnih sati rada mašina. Poslovođe tada mogu pre zaklučivanja finalnog smenskog izveštaja da prekontrolišu, koriguju i prijave realistične informacije.
RTServer ima ključnu ulogu u određivanju zastoja i praćenju performansi mašina, jer na osnovu prosečnog ili standardnog vremena ciklusa i tzv. Downtime Threshold Multiplikatora (tipično između 1,5 i 10) odlučuje kada se mašina smatra u zastoju i kada se zastoj završava. Ako nova informacija o ciklusu ne stigne u okviru praga (minimalno 120 sekundi ili izračunat prag), RTServer otvara zapis o zastoju u odgovarajućoj tabeli i označava radni centar kao „down“ sve dok se ciklusi ponovo ne pojave. Na ovaj način se bez intervencije operatera dobija realna slika o efektivnim satima rada, vremenima zastoja i njihovoj distribuciji po mašinama, smenama i radnim nalozima.

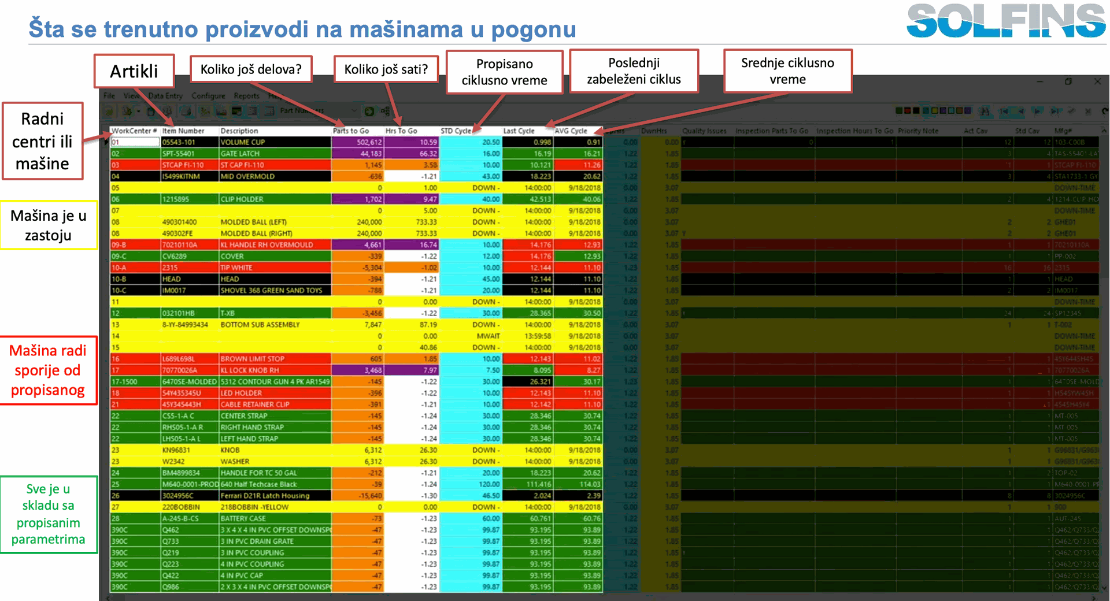

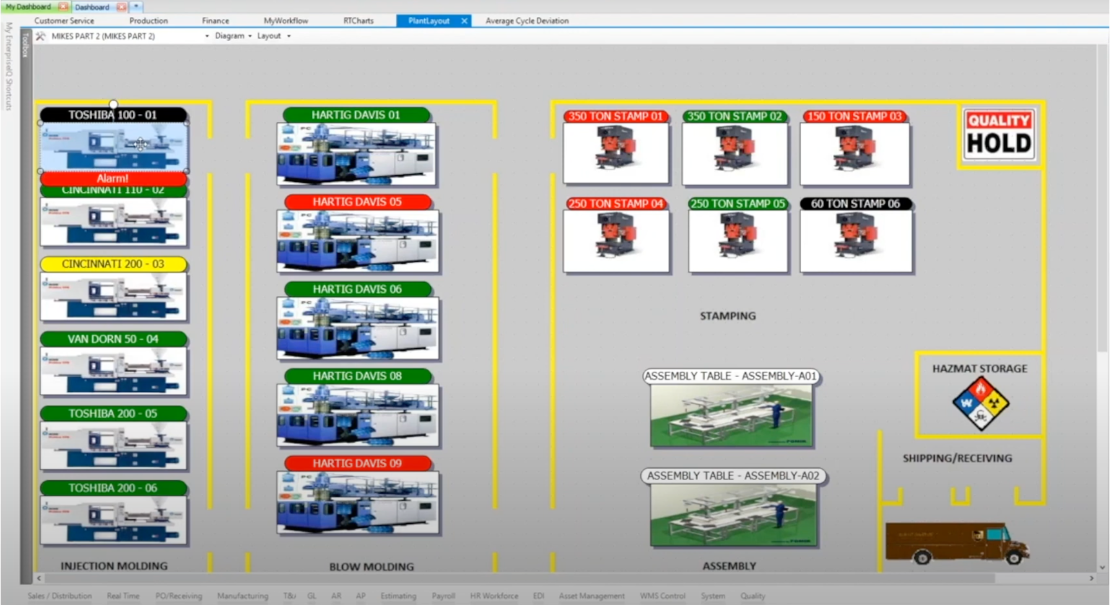

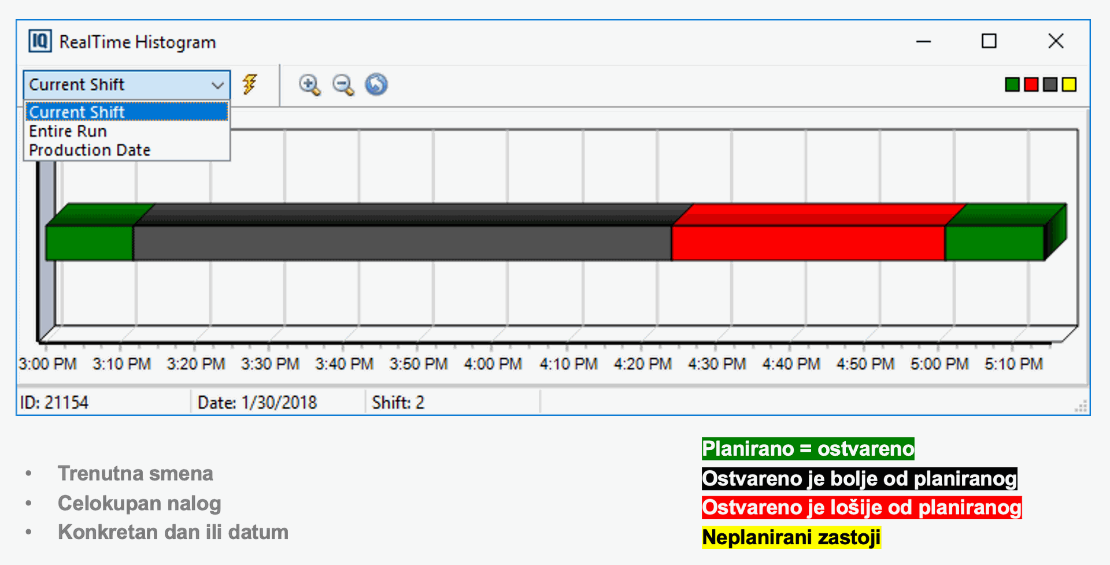

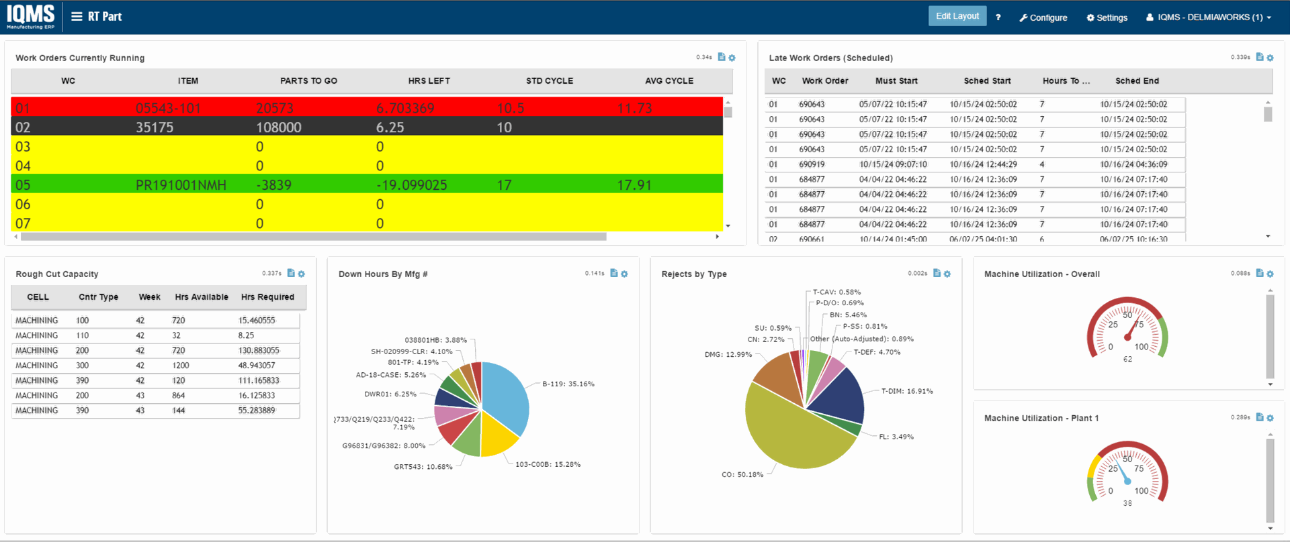

Kroz RealTime monitoring ekran u EnterpriseIQ/DELMIAWorks klijentu, korisnici u realnom vremenu vide koji radni nalozi su aktivni na kojim mašinama, trenutne cikluse, proizvodne sate i status (u radu, u zastoju, priprema, testiranje). Moguće je koristiti grafikon ciklusa kao alat za dijagnostiku nepravilnih signala i pogrešnog povezivanja MIU‑a, što je posebno korisno u fazi implementacije ili kod rešavanja problema u pogonu. RealTime je integrisan sa modulima za planiranje i radne naloge, pa se podaci o ciklusima i proizvodnji vezuju direktno na raspored (schedule) i radne naloge koji su zakazani na datim radnim centrima.
Sistem podržava više RTServer instanci i više MMU jedinica, tako da praktično nema ograničenja u broju mašina koje se mogu pratiti, osim po segmentima (npr. do 64 radna centra po MMU u žičnoj varijanti ili do 75 radnih centara po MMU u bežičnoj varijanti, sa mogućnošću dodavanja novih MMU i RTServer računara). Posebna logika je ugrađena za rad sa više lokacija i vremenskih zona, pri čemu RTServer preuzima vreme sa Oracle servera i koristi ofset kako bi svi ciklusi bili konzistentno vremenski obeleženi bez obzira na lokaciju pogona. WatchDog servis prati RTServer i u slučaju problema pokušava automatski restart, a može privremeno i sam da broji cikluse ako je RTServer ili mreža nedostupna, kako bi se minimizirao gubitak podataka.

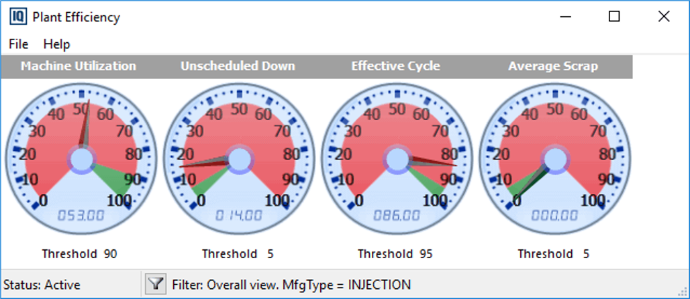

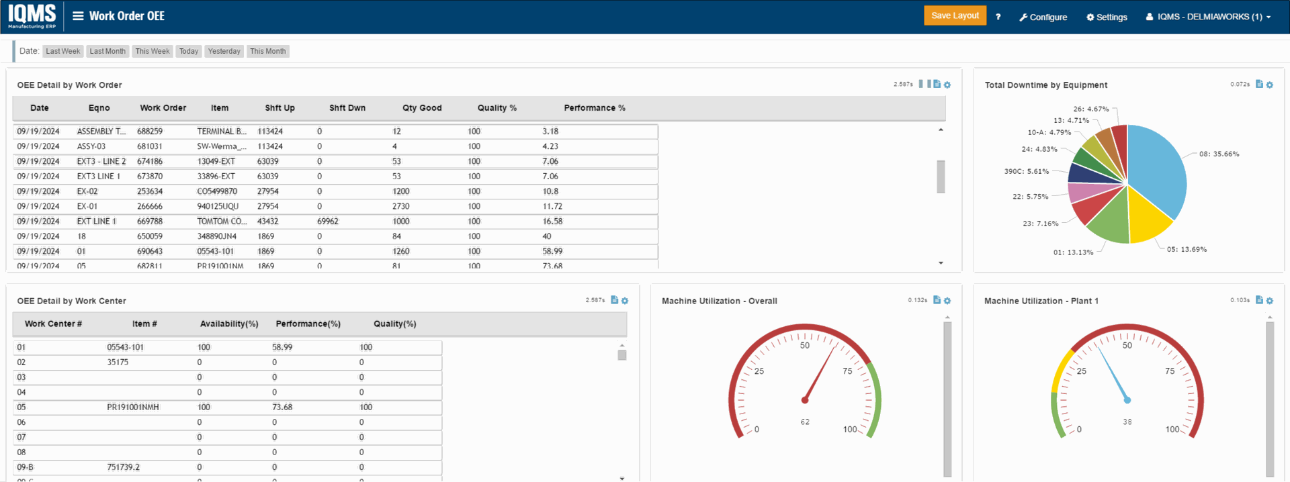

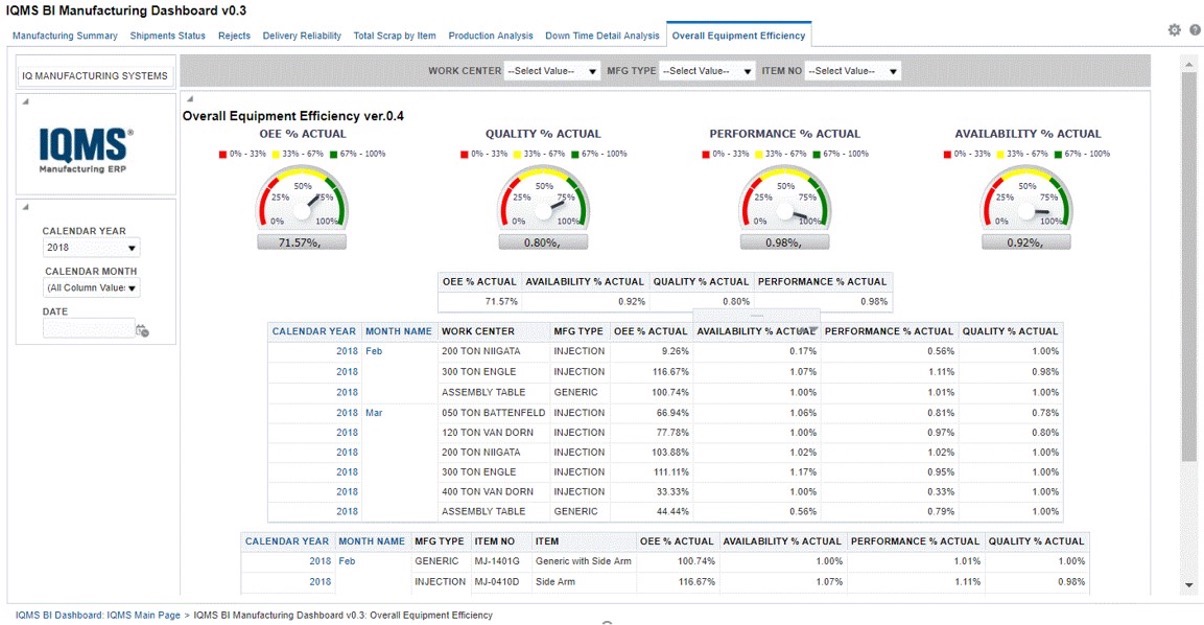

Za menadžment i inženjering, ključna vrednost RealTime monitoringa je u tome što eliminiše ručni unos proizvodnje i zastoja, smanjuje rizik od grešaka i obezbeđuje da svi izveštaji nastaju na osnovu stvarnih, automatski prikupljenih signala sa mašina. Kombinacijom informacija o ciklusima, dobrim i škartiranim delovima i vremenima zastoja, kompanije dobijaju tačne podatke o produktivnosti, iskorišćenju kapaciteta i pouzdanosti opreme, što direktno podržava bolje planiranje, optimizaciju procesa i odluke o investicijama u opremu. Kroz integraciju sa ostalim DELMIAWorks modulima (planiranje, radni nalozi, magacin, kvalitet) RealTime postaje centralni izvor „istinite slike“ proizvodnje u realnom vremenu.
