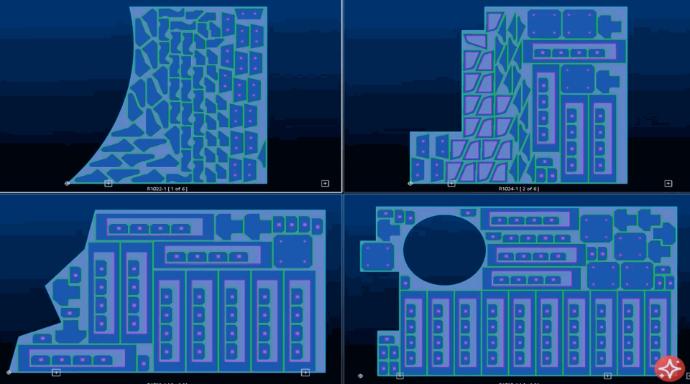

SigmaNEST rešenja za proizvodnju od limova, cevi, profila, pločastih i šipkastih materijala
Krojne liste / nesting i programiranje CNC rutera, lasera, waterjetova, testera..
SolidWorks platforma objedinjuje kompletno rešenje za razvoj, projektovanje, proizvodnju i upravljanje dokumentacijom i poslovanjem u oblasti proizvodnje elektro ormara, razvodnih ormara, ali i upravljačkih jedinica i kompletnih složenih sistema kao što su data-centri.
Na jednoj platformi, u jednom softverskom okruženju, objedinjena su rešenja za mašinsko i elektro projektovanje.
Kompletno softversko rešenje
Solidworks platforma ima specijalizovan alat za svaku fazu projekta i celog poslovanja:
- Dizajn, razvoj, davanje ponuda
- Tehnička dokumentacija i proizvodnja
- Uputstva za montažu, održavanje i servis
- Vizuelizacija i komunikacija na projektu
- Upravljanje dokumentacijom, timski rad, informacije za nabavku...
Simultani rad na projektu u jednom softverskom okruženju
Mašinski i elektroinženjeri rade zajedno na istom 3d modelu:
- Svaki problem uočava se već u modelu (umesto u proizvodnji ili montaži)
- Jedan izvor informacija, uvek ažurna verzija proizvoda, praćenje izmena
- Praćenje projekata u realnom vremenu bez zastoja u komunikaciji između timova...
Sve što ikada poželite - SolidWorks ima!
Solidworks platforma nema ograničenja u pogledu mogućnosti i prati sve trendove koje želite da primenite u svom poslu:
- Kontrola kvaliteta u proizvodnji (SolidWorks Inspection)
- Brza pretraga baze vaših delova i komponenti za korišćenje na novim projektima (SolidWorks Exalead)
- Projektovanje PCB komponenti (SolidWorks PCB)
- Simulacije mehaničkih karakteristika ali i hlađenja ormara i serverskih postrojenja (SolidWorks Simulation i Flow Simulation)
- Interaktivna uputstva za montažu i servisiranje (SolidWorks Composer)
- Profesionalni video i foto renderi, AR i VR tehnologija (SolidWorks Visualize)
Projektovanje i montaža provodnika i elektro komponenti ormara
SolidWorks Electrical
Šta je SOLIDWORKS Electrical
Otkrijte na koji način vam integrisani alati za elektro projektovanje mogu pomoći u prevazilaženju svakodnevnih problema.
Electrical Schematic
Tradicionalni pristup 2D projektovanju elektro, hidrauličnih, pneumatskih, procesnih i instrumentacionih (P&ID) instalacija šematskim prikazom potpomognut inteligentnim alatima unose novu dimenziju korisničkog iskustva u cilju efikasnosti, tačnosti podataka i održivog rada u projektnom timu.
Electrical 3D
Rutiranje provodnika, kablova, setova kablova, i crevovoda nikada nije bilo efikasnije. Potpuno rešenje na SOLIDWORKS platformi spaja do sada ne spojiva sveta elektro i mašinskog projekta u jedinstveno kolaborativno okruženje.
Realna dužina potrebnih provodnika za pouzdano planiranje montažnih stolova i manje otpada i gubitaka u proizvodnji
3D prikaz za jednostavniju komunikaciju na projektu ali i za kreiranje dokumentacije za montažu i održavanje
Od šeme do mera i montažnog stola za proizvodnju kablovskih snopova
Projektovanje metalnih ormara od lima i varenih ili montažnih konstrukcija
SolidWorks 3D CAD
Ovoliko je jednostavno...
Pa da počnemo...
Prošlo je 5-10 minuta...
Naš ormar već ima i prve detalje...
Već ima i prvu razvijenu mrežu...
i spreman je za dodatne detalje...
Otvori, nogice, odbojnici...
Prošlo je tek 15-20 minuta...
A već možemo i da ga vizualizujemo...
Trebaće mu i vrata...
I šarkica da automatski sklopi proizvod...
Metalni ormar je kompletan...
Proveravamo otvaranje-zatvaranje...
Za pola sata spremna je prezentacija za klijenta!
Konstruisanje limenih ormara
SolidWorks Sheet Metal alat specijalizovan je za projektovanje savijenih limova, generisanje razvijenih mreža ormara i tehničke dokumentacije za proizvodnju. Više resursa pogledaj na solfins blogu:
Projektovanje zavarenih konstrukcija
SolidWorks Weldments alat služi za brzo projektovanje svih tipova konstrukcija od metalnih profila. takođe, SolidWorks omogućava da u sred projekta promenite odluku i da zavarenu konstrukciju brzo promenite u sklop za montažu i obrnuto. VIŠE RESURSA POGLEDAJ NA SOLFINS BLOGU:
Ostala Solfins rešenja za projektovanje i proizvodnju
PCB, simulacije, Data centri, 3D štampa
Simulacija kretanja fluida (i temperature) i optimizacija Data centra
SolIDWORKS Flow Simulation
Kada imate kompletiran 3D model projekta moguće je izvršiti analizu strujanja vazduha i na osnovu toga optimizovati raspored komponenti radi dugovečnosti data centra.
Isto softversko rešenje može se koristiti i za simulaciju hlađenja svake pojedinačne elektronske komponente ili pojedinačnih ormara - da li su otvori na ormarima dovoljni za hlađenje, da li su ventilatori dobro postavljeni, itd.
Projektovanje data centara (server sala)
SoLIDWORKS 3D CAD, Electrical, manage...
- Osnove AG - sada u 3D
- Dispozicija opreme u prostoru
- Paralelan rad na mašinskim instalacijama
- Definisanje PNK u kontekstu prostora
- Paralelna razrada elektro instalacija
- 3D elektro instalacije
- Realna dužina potrebnih provodnika
- PDF kompletnog projekta
- Projektni gantogrami i upravljanje aktivnostima
- Upravljanje projektima u direktnoj vezi sa dokumentacijom
- Upravljanje procesima
- Pristup dokumentaciji kroz web okruženje
- Mobilna verzija
- Aplikacija eDrawings viewer
- Razmena dokumentacije u 3D PDF formatu
- Optimizacija data centra na osnovu 3D modela
- Podrška za Virtuelnu realnost
3D štampa za prototipovanje i proizvodnju kućišta i elektro komponenti
3D štampa omogućava brzo prototipovanje i proizvodnju elemenata za ugradnju i montažu u elektro ormare i kabliranje:
- vođice
- konektori
- kućišta elektro sklopova i elektronike
- kućišta za baterije...
Solfins klijenti koji koriste SolidWorks za mašinsko i elektro projektovanje
limovi, zavarene konstrukcije, sudovi pod pritiskom, kućišta, elektrošemiranje, elektronika..
Projektovanje i proizvodnja mernih, razvodnih i elektro ormara
