Zanimljiva studija slučaja sa pitanjem koje važi možda jednako u SAD i u Srbiji: Može li se lokalno razviti novi proizvod i proizvoditi? Odnosno, može li to bilo gde drugde osim u Kini?
Ovde ćemo izdvojiti samo delove cele priče koji se odnose na primenu 3D štampe u ovakvom jednom projektu a širu priču možete pogledati i u videu na kraju stranice..

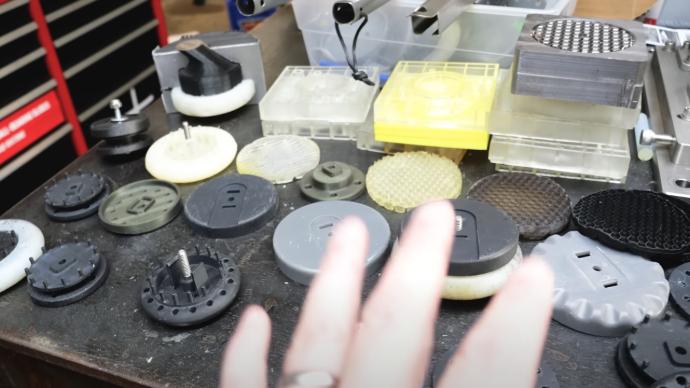

Štampani prototipovi
Naravno, pre bilo kakve dalje ozbiljnije priče napravljeno je više prototipova i varijanti kojima je zapravo testirano mnogo toga drugog osim proste geometrije:
- funkcionalnost u realnim uslovima korišćenja
- ergonomija geometrije
- brzina montaže u eventualnoj serijskoj proizvodnji..

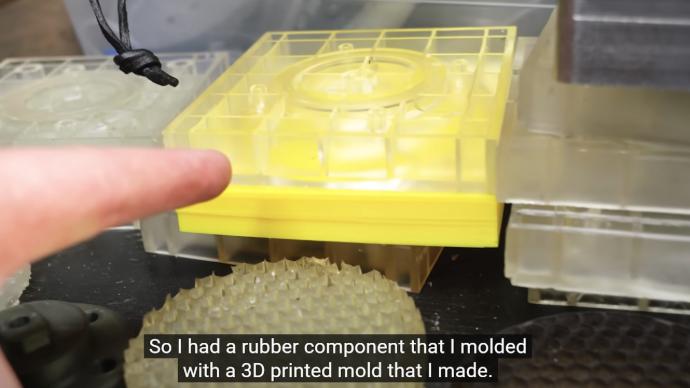

Štampani alati za prototipove
Već u fazi prototipovanja štampani su i neki osnovni alati za dobijanje prototipova za specifične materijale, naročito elastomerne:
- elastični delovi štampani su direktno iz rezina (SLA štampa)
- ali su štampani i kalupi za ulivanje silikona za nešto podrobnija testiranja proizvoda..

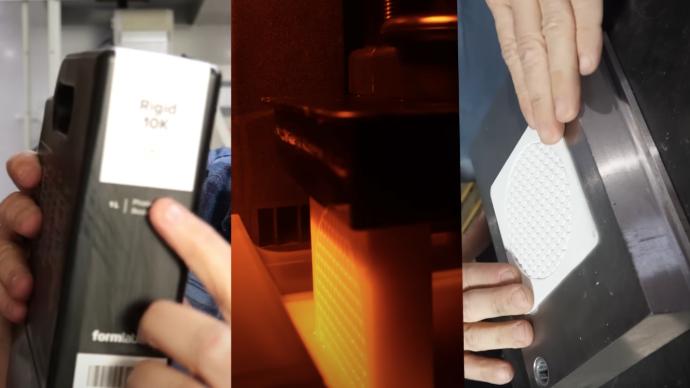

Umeci za alate za prvu seriju
Uz pomoć Formlabs 3D štampača, odnosno Formlabs Rigid 10A materijala, štampani su umeci za alate kako bi se izbrigalo desetine, možda i stotine komada za prve serije.

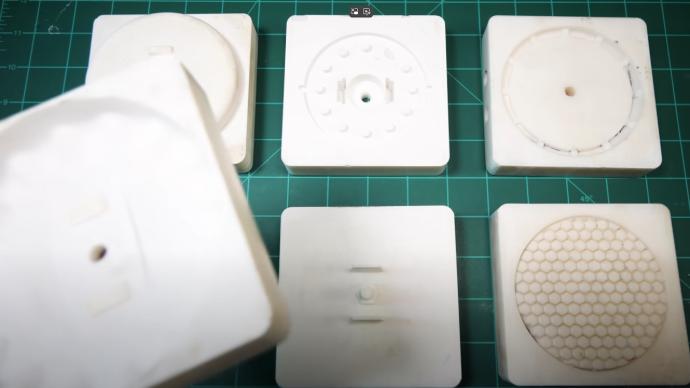

Štampani alati za svaki deo sklopa
Nije samo jedan deo testiran brizganjem iz štampanih alata, već su napravljeni kalupi, umeci za alate za brizganje, za svaki deo posebno.
Tako je jedna kalupna ploča mogla da se koristi sa više različitih umetaka i da se dobije svaki od delova odmah u višem kvalitetu brizgane plastike.
Pošto je bilo upitno koliko će umeci izdržati u alatu može se štampati i više komada istih umetaka za redovnu izmenu kako se troše.
Brizganje prvih serija iz 3D štampanih umetaka u alatu
Umeci za alate izrađeni na Formlabs štampaču prosto su postavljeni u alatne ploče i montirani na mašinu za brizganje.
Direktna 3D štampa alata u metalu
Za serijsku proizvodnju ipak je bilo potrebno obezbediti kvalitetan alat za brizganje.

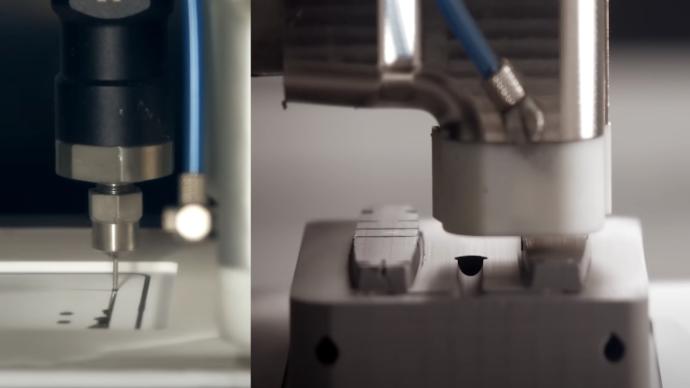

Ali i ovde je iskorišćena 3D štampa i to kombinacijom:
- 3D štampa metala u prahu sa aditivnom (levo na slici)
- sinterovanje odštampanog alata
- CNC obrada površina štampanog alata (desno na istoj slici)
Tehnologija je dosta slična Markforged 3D štampi metala sa dobijanjem zelenih delova koji se zatim sinteruju i mogu se dodatno obrađivati na CNC mašinama:
Pogledajte ceo video o razvoju proizvoda i primeni 3D štampe
