SOLIDWORKS 3D CAD
SolidWorks se uči na fakultetima i školama, najviše firmi ga koristi, najviše inženjera poznaje, ima najbolje i najproduktivnije korisničko okruženje i najlakši je za učenje...
SolidWorks 3D CAD
NAJPRODUKTIVNIJI I NAPOPULARNIJI 3D CAD SOFTVER
SolidWorks 3D CAD
SolidWorks 3D CAD paket se koristi u procesima razvoja proizvoda, tehnologije, izrade tehničkih uputstava, simulacijama, proračunima i komunikaciji sa kupcima i dobavljačima.
Omogućava laku izradu radioničke i sklopne dokumentacije sa pratećim specifikacijama neophodnim za proizvodnju, nabavku i proračun cene koštanja.
Poseduje specijalizovane module za projektovanje alata i kalupa za plastiku, delova od lima (sheetmetal), zavarenih konstrukcija, cevovoda i elektro instalacija.
U sebi sadrži napredne alate za definisanje složene geometrije i površina, velikih sklopova, kreiranje varijantnih rešenja i familija proizvoda, simulacije mehanizama i radnih uslova, vizualizaciju ideja kroz izradu filmova i fotorealnih prikaza, itd.
Bez obzira da li ste velika kompanija sa komplikovanim potrebama ili ste mali i želite da imate rešenje koje će pratiti vaš rast, SolidWorks ima podršku i paket koji je upravo skrojen za vas.
Prvi pogled na SolidWorks 3D CAD softver

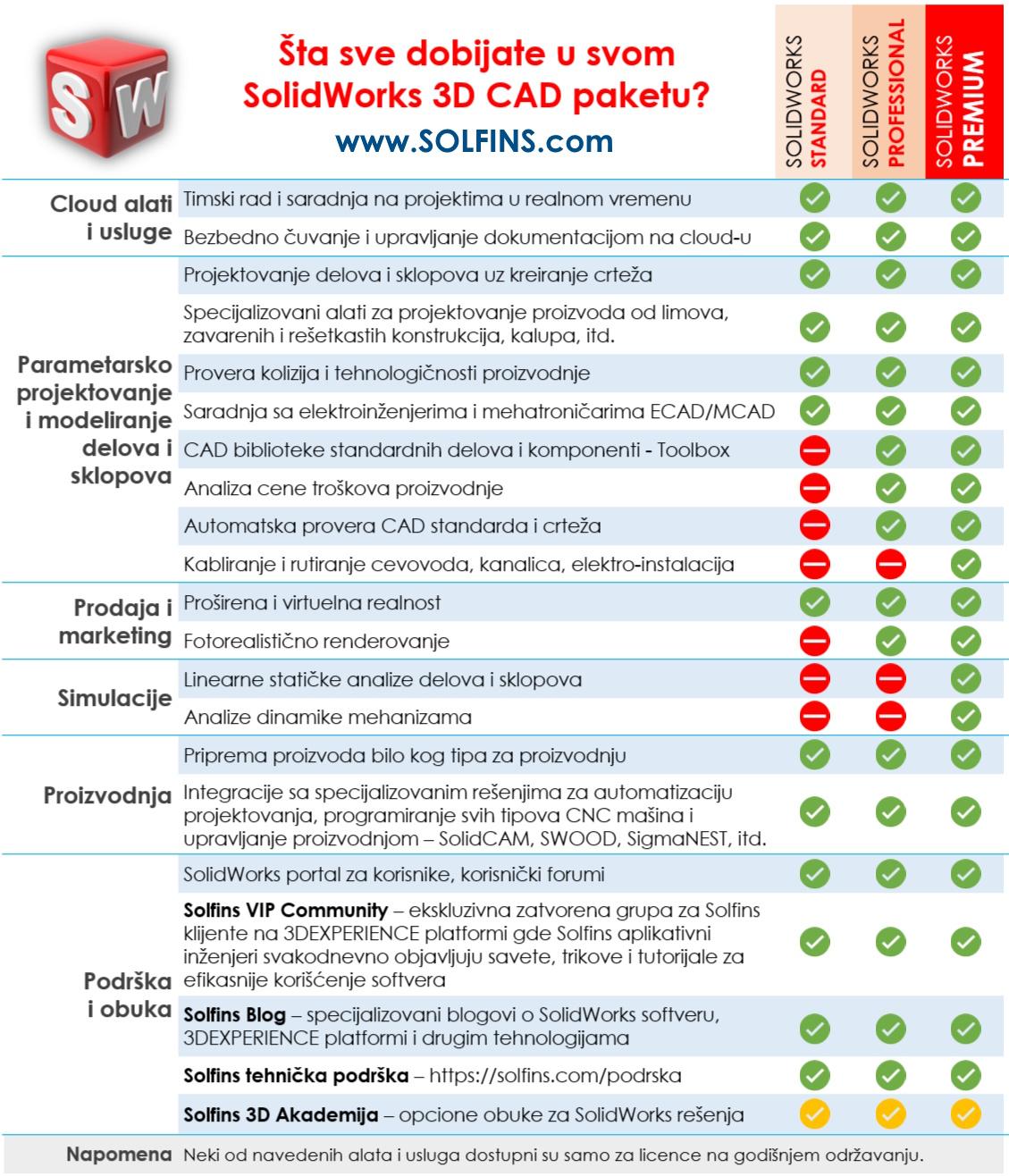

SolidWorks 3D CAD paketi
SolidWorks Standard
Standard paket nudi alate za modeliranje delova, sklopova i izradu 2D crteža, ali i specijalizovane alate za modeliranje i razvijanje delova od lima, rešetkaste i zavarene konstrukcije, modeliranje kompleksne geometrije pomoću površina, projektovanje kalupa i alata za livenje i kovanje, definisanje varijanti, familija i konfiguracija proizvoda, osnovne proračune delova i CAM.
-
Dimenzionisanje i tolerisanje direktno na 3D modelu - DimXpert
-
Konceptualni razvoj - Multibody, skiciranje i izrada lejouta
-
Napredno površinsko modeliranje - Surface Design + Free Form Design
-
Provera grešaka u sklopovima
Detekcija kolizija i interferenci u sklopovima,provera poravnatosti susednih otvora, rupa i navoja -
Configuration management
Podsistem za definisanje familija delova, varijantnih rešenja ili definisanje faza u tehnološkom procesu proizvodnje ili montaže -
Konstruisanje kalupnih ploča i alata za livenje i kovanje - Mold Tools (Core&Cavity Design)
Izračunajte procente skupljanja, definišete livačke uglove, proverite da li je vaš deo tehnologičan u smislu analize livačkih uglova, detektovanja negativnih uglova i provere debljine zidova odlivka -
3D Interconnect - otvaranje i editovanje 3D CAD dokumenata iz neutralnih formata i drugih 3D CAD softvera
Podržani formati: Siemens NX, Pro/Engeneer, Creo, SolidEDGE, Autodesk Inventor, STEP, IGES -
Tree House
Planiranje strukture proizvoda/konstrukcije - -
Tehnička dokumentacija - 2D crteži
Automatsko kreiranje ortogonalnih projekcija iz 3D modela
Bidirekciona veza 3D model-crtežPodrška za većinu nacionalnih standarda ANSI, ISO, DIN, JIS, BSI, GOST, GB
Manuelno i automatsko kotiranje i tolerisanje
Podrška za unos i prelom teksta i dodatnih simbola
Automatsko generisanje sastavnica i lista delova iz 3D modela i njihova veza sa razbijenim montažno-demontažnim prikazima
Tabele sa koordinatama rupa i otvora
Automatsko prikazivanje smera savijanja na limovima
Tabela sa informacijama za savijanje ceviAutomatsko generisanje lista za sečenje za profile i cevi
Tabele sa informacijama o zavarenim spojevima -
Podsistem za konverziju Autocad 2D crteža u 3D
-
Animacija i vizuelizacija
Ugrađena kinematika na nivou definisanja relacija u sklopovima
Definisanje kinematike i kretanja pomoću motora i aktuatora -
RealView - rendering u realnom vremenu
-
Kretanje i prezentacija proizvoda (Walk Through/Fly Through)
-
Kolaboracija i deljenje informacija
Čitanje formata štampanih ploča (PCB import)
Uvoz/izvoz preko 30 CAD i neutralnih formata
Štampanje direktno na 3D printerima (AMF, 3MF), CAD u AEC
Uvoz/izvoz DWG i DXF formata
-
Osnovne simulacije i proračuni
Strukturna analiza na nivou delova
Osnovna analiza strujanja fluida
Uticaj proizvoda na čovekovo okruženje -
Projektovanje za proizvodnju (DFM)
Tehnologičnost na bazi pravila
Analiza livačkih i negativnih uglova kod odlivaka
Provera tehnologičnosti operacija za preradu limova
-
SOLIDWORKS STANDARD
SolidWorks Professional
Professional paket sadrži sve što ima i Standard, sa dodatnim opcijama za ECAD/MCAD kolaboraciju, računanje cene proizvoda, timski rad i praćenje izmena (PDM), automatizovana provera grešaka na modelima i crtežima, biblioteke standardnih delova, napredni fotorealistični rendering, analiza tolerancija i mernih lanaca, reverzni inženjering i rad sa podacima dobijenim sa 3D skenera.
-
Biblioteke standardnih delova - Toolbox
Preko milion standardnih komponenti i šrafovske robe
Proračun greda, uležištenja i bregastih mehanizama
Automatsko ubacivanje šrafovske robe u sklopove na bazi dimenzija i standarda rupa i otvora -
Napredni alati za analizu tehnologičnosti
i povećanje produktivnosti - SolidWorks utilities
Poređenje delova i crteža i detekcija izmena
Provera geometrije delova i detekcija zona koje nije moguće obraditi mašinskom obradom
Analiza debljine zidova i detekcija zona nagomilavanja mase kod odlivakaNapredna selekcija prema brojnim kriterijumima
Provera simetričnosti
Automatsko pronalaženje i zamena teksta i simbola na crtežima
-
Računanje cene i davanje ponuda
Poređenje troškova proizvodnje
Automatizovana procena troškova proizvodnje
Definisanje troškova sopstvene proizvodnje i mašina
Generator izveštaja o ceni koštanja -
Napredni alati za uvoz geometrije - Feature Recognition
Automatsko prepoznavanje formi i oblika radi lake parametrizacije i editovanja uvezene geometrije iz drugih sistema
-
Kolaboracija sa PCB Design softverima (CircuitWorks)
Uvoz/izvoz PCB projekata
Automatsko generisanje sklopova elektronskih komponenti
Bidirekciona veza sa PCB Design softverima
IDF, ProStep (IDX), PADS (*.ASC) formati
PCB zauzeće prostora, visina komponenti…
Filtriranje komponenti na pločama zbog lakšeg pregleda -
Task Scheduler
Automatsko štampanje, konverzija u različite formate, konverzija u novije verzije softvera
Kopiranje oblika i formi iz jednog u drugi deo/model
-
SolidWorks Visualize Standard
Napredni fotorealistični rendering - (dostupan uz godišnje održavanje)
-
Provera internih CAD standarda- Design checker
Verifikacija gotovih konstrukcija i crteža u skladu sa kompanijskim standardima i automatska korekcija svih uočenih odstupanja od standarda
Prilagođavanje pravila i standarda konkretnim zahtevima i potrebama vaše firme -
PDM Standard - osnovno upravljanje dokumentacijom
Centralizovana lokacija za dokumentaciju
Sigurnost podataka
Praćenje izmena
Timski rad -
eDrawings® Professional
Kreiranje i publikovanje eDrawings fajlova za razmenu, sa mogućnošću merenja dimenzija na modelima i crtežima.Markap i komunikacija kroz modele i crteže
Podrška za razbijene poglede, animacije i zaključavanje intelektualne svojine lozinkom
-
Analiza tolerancija i mernih lanaca
Najgori slučaj RSS max/min
Identifikacija tolerancija sa najvećim uticajem na rezultujuću meru
Automatsko ažuriranje tolerancija usled promena dimenzija
-
Reverzni inženjering - Scan to 3D
Uvoz, editovanje, izrada solid modela iz oblaka tačaka dobijenog sa 3D skenera
-
Auto Trace
Uvoz slika i prepoznavanje i konvertovanje ivica u vektorsku geometriju
Uvoz Adobe® Illustrator® fajlova
SolidWorks Premium
Premium pokriva sve funkcije iz Professional paketa uz dodatak alata za simulaciju dinamike mehanizama i dimenzionisanje svih pogonskih i prenosnih elemenata. Premium sadrži napredne proračune nad sklopovima i delovima konstrukcija, razvijanje složenih površina u ravan, kompletan set alata za izradu cevovoda i ventilacionih kanala, elektrokabliranje i uopšte razvod svih vrsta instalacija.
-
SolidWorks Motion - Kinematika i dinamika mehanizama
Dodavanje opterećenja, opruga, prigušivača, uticaja gravitacije, kontaktni uslovi (trenje), ležišta
Pomeranja, brzine, ubrzanja, reakcije oslonaca
Dimenzionisanje motora, cilindara, ostalih aktuatora -
Strukturni proračuni za delove i sklopove
Zadavanje opterećenja, pritisaka, ograničenja, gravitacije, kontaktnih uslova, materijala
Određivanje stepena sigurnosti, naponskih stanja, ugiba i pomeranja, relativne deformacije
Generisanje izlaznih izveštaja i animacija -
SolidWorks Sustainability - uticaj proizvoda na životnu sredinu (LCA) podrška za rad sa kompletnim sklopovima (osnovna funkcionalnost u Standard verziji)
-
Rutiranje cevovoda, ventilacionih kanala
Definisanje kompletnih cevovoda i cevnih ruta
Fleksibilna creva i krute hidrauličke instalacije
Prilagodljiva biblioteka standardnih komponenti za cevovode
Automatsko montiranje visećih i potpornih oslonaca za cevovode
Automatski izvoz proizvodnih informacija potrebnih za savijanje cevi
Računanje i generisanje lista delova (sastavnica) i lista sečenje cevi
Automatsko rutiranje - povezivanje između ulaza i izlaza
Provera minimalnih radijusa kod cevi i creva. Izvoz u PCF za ISOGEN standard -
Rutiranje ventilacionih kanala i kanalica za transport elektroinstalacija
-
Elektrokabliranje
Rutiranje elektro-kablova i snopova kablova (Wire Harness)
Definisanje detaljnih ruta za kablove i spletove kablova
Definisanje krutih i fleksibilnih kanalica za kablove
Podrška za trakaste (Ribbon) kablove
Automatska kalkulacija dužina kablova
Automatsko ravansko dokumentovanje za potrebe proizvodnje
Lista delova i lista za sečenje
Automatsko rutiranje kablova
Ubacivanje pratećih elemenata, konektora, vezica, klema, bužira… -
Razvijanje/razmotavanje složenih površinskih geometrija u ravan
Razvijanje u ravan limova trupu brodova i čamaca.
Razvijanje u ravan tekstila i mebl štofova u tekstilnoj i industriji nameštaja
Brojne aplikacije za izradu šatora, tendi, balona... -
3D Interconnect - otvaranje i editovanje 3D CAD dokumenata iz neutralnih formata i drugih 3D CAD softvera
Podržani formati: Siemens NX, Pro/Engineer, Creo, SolidEDGE, Autodesk Inventor, STEP, IGES (podržano u verziji Standard) i podrška za CATIA V5 format kroz Premium funkcionalnost -
Računanje cene i davanje ponuda
Funkcionalnost iz Professional verzije uz dodatnu mogućnost da se troškovi automatski sumiraju na nivou kompletne sastavnice sklopa proizvoda umesto računanja cene za svaki deo ponaosob. -
SOLIDWORKS PREMIUM
SolidWorks + 3DEXPERIENCE
Svi SolidWorks paketi dolaze sa dve ključne role 3DEXPERIENCE platforme:
- IFW - korisnička uloga na platformi za komunikaciju na projektima.
- CSV - korisnička uloga za 3D CAD projektante sa integrisanim rešenjima za čuvanje fajlova, upravljanje dokumentacijom, automatizacijama ažuriranja dokumentacije prilikom upravljanja izmenama i varijantama.
